管道校直器/油管拉直机作业说明书

管道校直器

产品尺寸规格：300*152*50mm

适用管材外径：3/16(4.8)-1/2''(12.7mm)

产品说明：

本工具用于将盘状螺纹状（出厂状态）及弯曲的管材（管子）校直。铝、钢、不锈钢、铜等材质均可使用，不受限制。

尺寸方面，外径是3/16''(4.8mm)-1/2''(12.7mm)范围内的管材全部适用。

此外，上下共5处内置滚轮采用树脂材质，对彩色铝管尤其有效，不易划伤，作业顺畅。

管路校直器作业说明

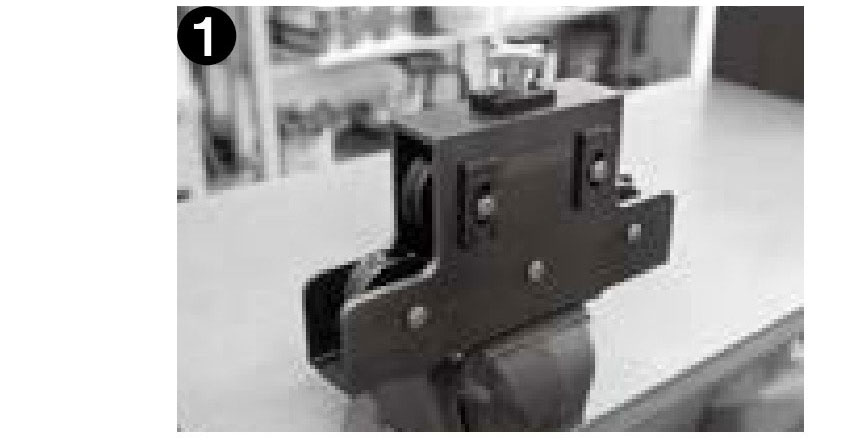

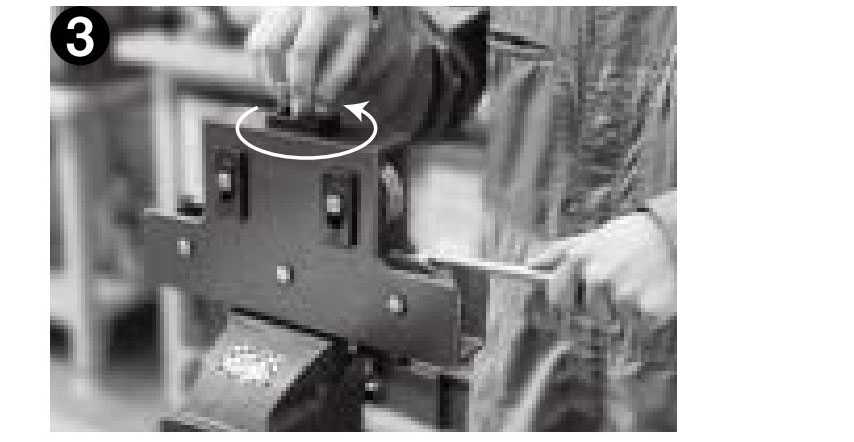

首先用台钳等将管道校正器加进固定。	用手将弯曲的管子修正至大致平直为止。	管子大致校直后，转动顶部十字型手柄，将滚轮提升至管子刚好能插入的位置。

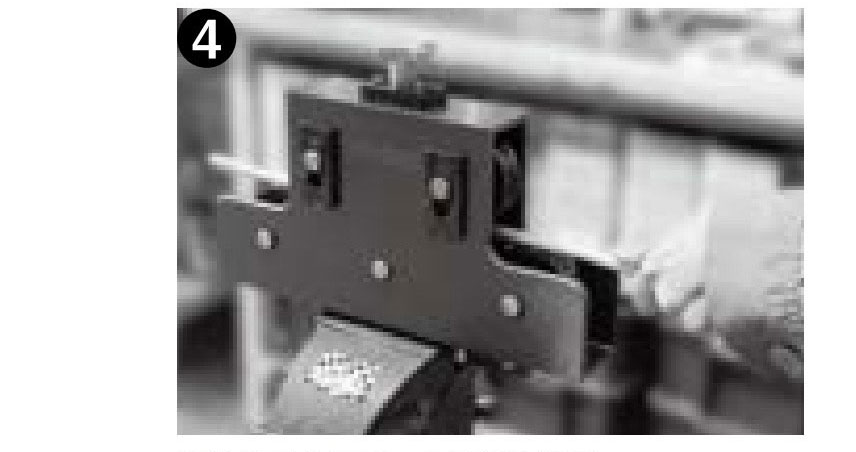

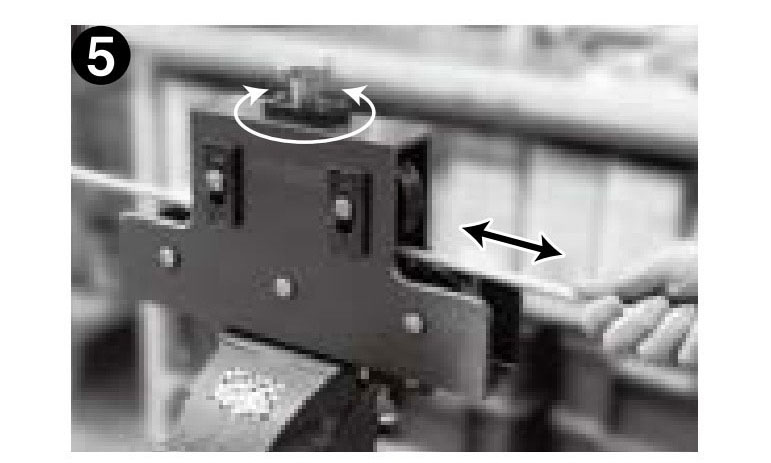

确认位置合适后，从端部将管子送入。	反复推拉作业，观察从另一侧出来的管子弯曲程度，用顶部十字型手柄进行微调，直到管子完全校直为止。	最后用管材切割器等工具，安所需长度进行切割。
